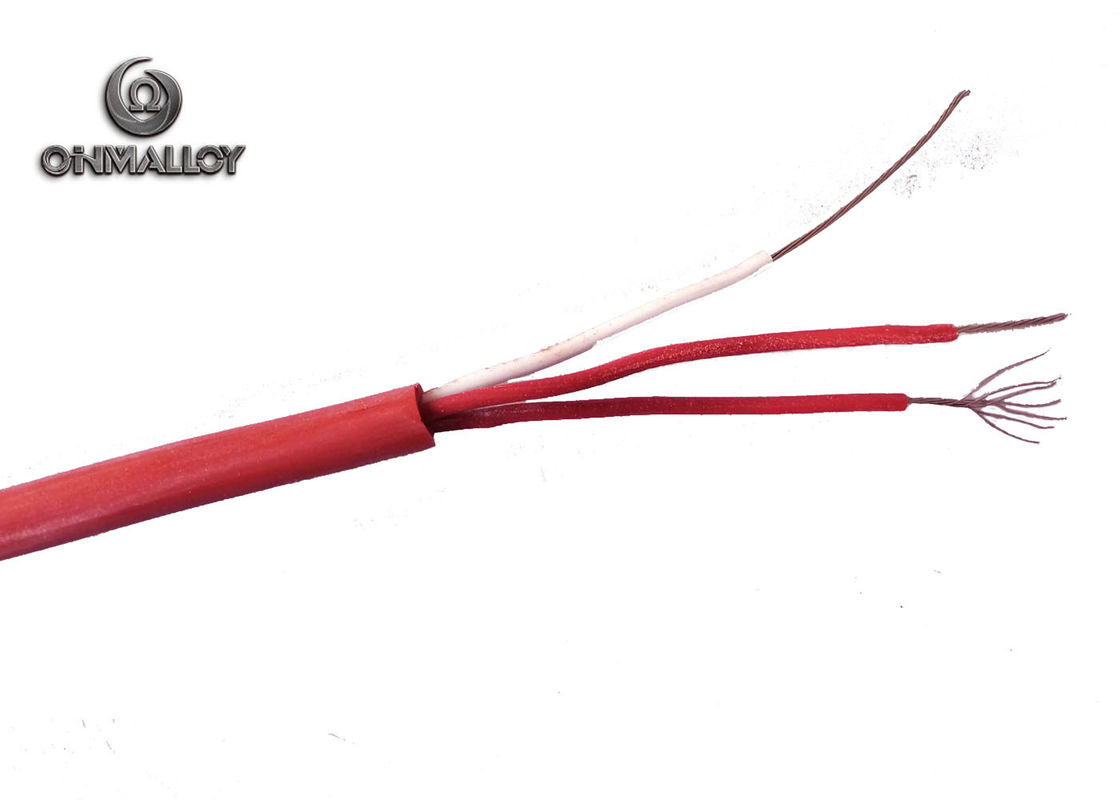

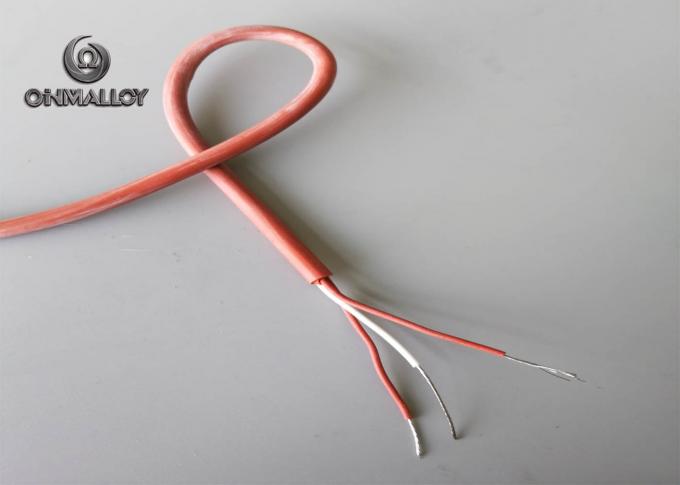

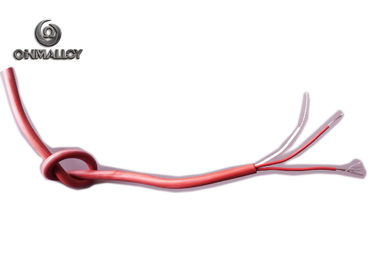

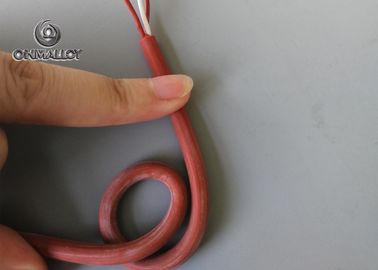

Rezystancyjny kabel czujnika temperatury Drut RTD 2 3 4 pary Szybka reakcja

Rezystancyjny kabel czujnika temperatury Drut RTD 2 3 4 pary Szybka reakcja

RTD to skrót od Resistance Temperature Detector, określanego jako rezystancja termiczna, której rezystancja zmienia się liniowo wraz z temperaturą.

Obecnie najpopularniejszym typem RTD są PT100 (rezystancja wynosi 100 Ω przy temperaturze 0 ℃) PT1000 (rezystancja wynosi 100 Ω przy temperaturze 0 ℃) z zakresem pomiarowym: -200 ℃ -800 ℃

Najpopularniejszy typ rdzenia PT100 jest wykonany z miedzi (Cu100%) z zakresem pomiarowym: -40 ℃ -150 ℃. Ten typ RTD jest szeroko stosowany w przemyśle ze względu na niski koszt, wysoką dokładność w szerokim zakresie temperatur, dużą stabilność.

Kabel RTD służy do podłączenia RTD do urządzenia pomiarowego w celu kompensacji błędów, gdy zmienia się temperatura punktu połączenia.

Istnieją trzy rodzaje kabli RTD z rdzeni:

1. Typ dwóch przewodów

Każdy koniec rezystora termicznego połączony drutem w celu wydobycia sygnału rezystancyjnego, który nazywa się typem dwuprzewodowym. Ta metoda pracy z drutem ołowiowym jest bardzo prosta, ale o stosunkowo wysokiej rezystancji, co doprowadzi do błędu pomiaru temperatury, dlatego ten typ drutu nadaje się tylko do okazji o niskiej dokładności pomiaru.

2. Typ trzech przewodów

Jeden drut jest podłączony do jednego końca rezystora termicznego, a dwa przewody są podłączone do drugiego końca rezystora termicznego. Ten typ drutu zwykle stosuje się razem z mostkiem elektrycznym, co może lepiej wyeliminować wpływ rezystancji drutu ołowiowego. Jest szeroko stosowany w kontroli procesów przemysłowych.

3. Typ czterech przewodów

Połączenie każdego końca oporu cieplnego dwoma drutami nazywa się typem czteroprzewodowym. Dwa przewody zapewniają stały prąd (I) dla rezystancji termicznej, przekształcając rezystancję (R) w sygnał napięciowy (U). W międzyczasie pozostałe dwa przewody prowadzą U do miernika wskaźnika. W ten sposób cztery przewody mogą całkowicie wyeliminować wpływ rezystancji ołowiu. Służy głównie do precyzyjnego wykrywania i pomiaru temperatury.
