Drut termoparowy z PCW z linką typu K z przewodowym przewodnikiem
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa: | Przedłużacz termopary typu T ANSI Standard | Drut wewnętrzny: | Miedź-Constantan |
|---|---|---|---|
| Materiał izolacyjny: | PVC （105 stopni Celsjusza） | Typ przewodnika: | Na mieliźnie |
| Kod koloru: | ANSI | Usługi: | Dostosowywanie zgodnie z wymaganiami klienta |
| Podkreślić: | kabel termopary typu k,nieizolowany drut termopary,przedłużacz termopary |
||

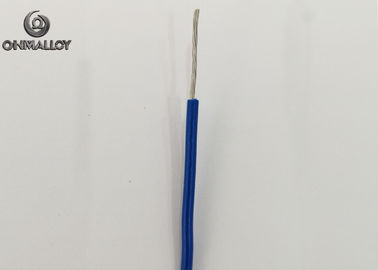

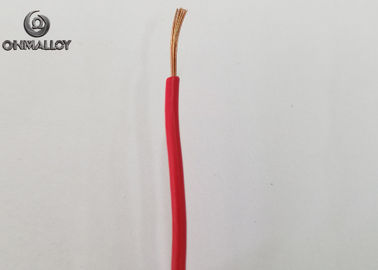

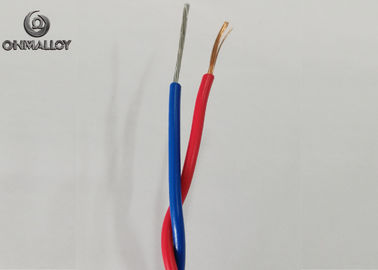

Przedłużacz z termoparą Typ T ANSI Standardowa wysokotemperaturowa skrętka z PVC
W rzeczywistych pomiarach temperatury, zwykle przy pomocy urządzenia pomiarowego występuje duża odległość pomiarowa, generowany jest drut kompensacyjny termopary w celu kompensacji różnicy temperatur spowodowanej zmianą temperatury między urządzeniem pomiarowym a elementem łączącym termoparę.
Kabel kompensacyjny ma następujące zalety: poprawa właściwości fizycznych i mechanicznych linii pomiaru temperatury termopary; poprawa elastyczności linii pomiarowej i ułatwienie połączenia za pomocą rdzenia wielodrutowego lub drutu kompensacyjnego o małej średnicy; łatwe do ekranowania zakłócenia zewnętrzne; obniżenie kosztów linii pomiarowych.
Klasa kabla termopary
Odp .: Kabel klasy przedłużającej
Który skład drutu jest całkowicie taki sam jak drut termopary, oznaczony literą „X” po numerze symbolu termopary, np. „KX” „JX” „TX”
B: Kabel klasy kompensacyjnej
Który skład drutu jest inny niż drut termopary, ale jego wartość siły elektromotorycznej drutu (EMF) jest taka sama jak drut termopary tylko w 0-100 ℃ lub 0-200 ℃. Zostało to oznaczone literą „C” po numerze symbolu termopary, na przykład „KC” „JC” „TC”
- Ze względu na koszty, gdy testowana temperatura jest niższa niż 200 ℃, preferowany jest kabel klasy kompensacyjnej. Ale kabel klasy kompensacyjnej wystąpi ogromne odchylenie badanej wartości temperatury, jeśli testowana temperatura będzie wyższa niż 200 ℃. Im wyższa badana temperatura, tym większe będzie odchylenie.
- W przypadku kabla klasy kompensacyjnej maksymalna temperatura testowania jest mniejsza niż 200 ℃, im większy kabel, tym mniejsza utrata sygnału.
- Porównanie kabla przedłużającego i kabla kompensacyjnego:
Występ | Klasa rozszerzenia | Stopień kompensacji |
Materiał | Taki sam jak termopara | Różni się od termopary |
| Funkcja wartości EMF | Taki sam jak termopara w pewnym zakresie temperatur | Taki sam jak termopara |
| Krzywa odchylenia | Nieliniowe, zmienia się w zależności od temperatury | Liniowy |
| Zakres temperatur pracy | Ograniczony (zwykle w 100 ℃) | Nieograniczony (zależy od temperatury łożyska materiału izolacyjnego) |
| Rezystancja linii | Słaby opór | Wysoka odporność |
| Odszkodowanie za kontakt kontaktowy | Różne materiały stycznika mogą powodować zakłócenia | Żaden |
Precyzja | Niska | Wysoki |
Cena £ | Niska | Wysoka (około 1-2 razy wyższa) |
W przypadku kabla przedłużającego / kompensacyjnego podstawową strukturą jest przewodnik i izolacja.
W celu zwiększenia jego odporności na temperaturę i łatwego montażu stosuje się płaszcz.
W środowisku pracy jest zbyt wiele czynników, które będą zakłócać sygnał EMF, dlatego warstwa ekranowa jest praktycznym sposobem zapobiegania zakłóceniom kabla spowodowanym złożonym środowiskiem.
