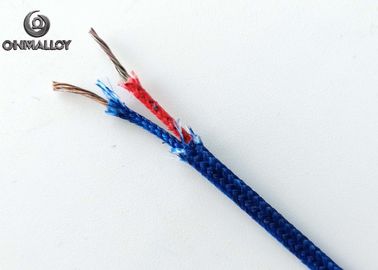

Izolowany przedłużacz z włókna szklanego typu T 1,5 mm
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Imię: | Przedłużacz izolowany włóknem szklanym o wysokiej dokładności typu T ± 0,2 ℃ 0-100 ℃ | Materiał przewodnika: | Chromel -Alumel |
|---|---|---|---|
| Rozmiar przewodu: | 7 pasm 0,3 mm | Ukończona średnica kabla: | 2,36 mm x 3,45 mm （+/- 0,3 mm） |
| Temperatura pracy: | ± 0,2 ℃ 0-100 ℃ | Materiał izolacyjny: | Włókno szklane |
| Materiał kurtki: | Włókno szklane | ||
| Podkreślić: | Izolowany przedłużacz z włókna szklanego,izolowany przedłużacz 1 |
||
Przedłużacz izolowany włóknem szklanym o wysokiej dokładności typu T ± 0,2 ℃ 0-100 ℃

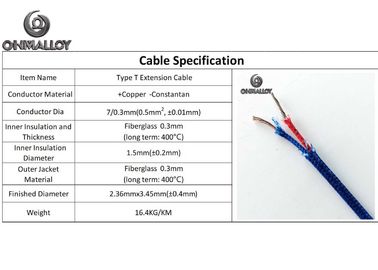

| Specyfikacja kabla | ||||
| Nazwa przedmiotu | Przedłużacz typu T. |  |
||
| Materiał przewodnika | + Miedź-Constantan | |||

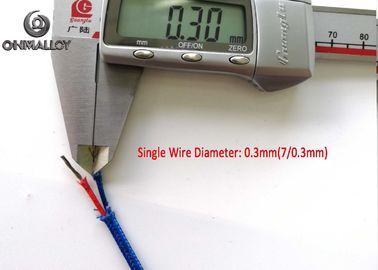

| Dyrygent Dia | 7 / 0,3 mm (0,5 mm2), ± 0,01 mm) | |||
| Wewnętrzna izolacja i grubość | Włókno szklane 0,3 mm (długoterminowe: 400 ℃) | |||

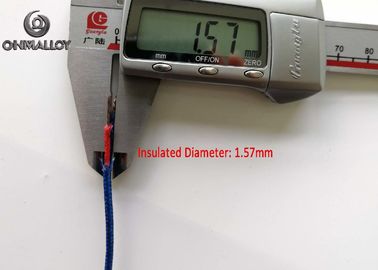

| Wewnętrzna średnica izolacji | 1,5 mm (± 0,2 mm) | |||
| Materiał płaszcza zewnętrznego | Włókno szklane 0,3 mm (długoterminowe: 400 ℃) | |||

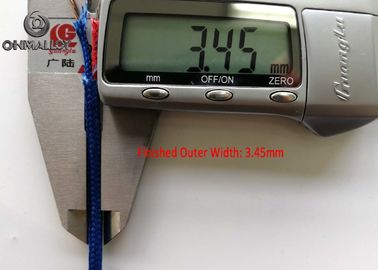

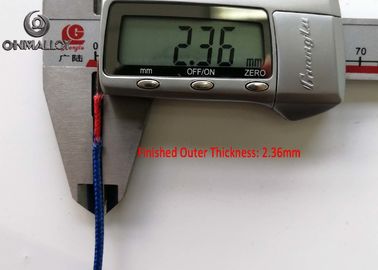

| Gotowa średnica | 2,36 mm x 3,45 mm (± 0,4 mm) | |||
| Waga | 16,4 kg / KM | |||
Skład chemiczny przewodnika
| Materiał | Skład chemiczny (%) | ||||
| Cu | Ni | Si | Mn | Glin | |
| TP (miedź) | 100 | ||||
| TN (Constantan) | 55 | 45 | |||
W przypadku kabla przedłużającego / kompensacyjnego podstawową strukturą jest przewodnik i izolacja.
W celu zwiększenia jego odporności na temperaturę i łatwego montażu stosuje się płaszcz.
W środowisku pracy jest zbyt wiele czynników, które zakłócają sygnał EMF, dlatego warstwa ekranowa jest praktycznym sposobem zapobiegania zakłóceniom kabla spowodowanym złożonym środowiskiem.
Przedłużacz termopary - Know How
Drut pozycjonujący VS Nominalna wartość odniesienia siły termoelektromotorycznej Pt
| Kod przedłużacza | Kod drutu ze stopu | Klasyfikacja aplikacji |
Temperatura terminala pomiarowego (℃) |
Nominalna siła termoelektromagnetyczna (μV) | Precyzyjna siła termoelektromagnetyczna (μV) | Normalna siła termoelektromagnetyczna (μV) | ||
|
Tolera nce |
Zakres wartości |
Tolerancja Ance |
Zakres wartości | |||||
| SC lub RC lub KCB | SPC lub RPC lub KPCB | sol | 100 | 773 | ± 10 | 763 ～ 783 | ± 12 | 761 ～ 785 |
| H. | 100 | 773 | - | - | ± 12 | 761 ～ 785 | ||
| 200 | 1837 | - | - | 1825–1849 | ||||
| TX | TPX | sol | -25 | -135 | ± 10 | -125 ～ -145 | ± 12 | -123 ～ -147 |
| 100 | 773 | 763 ～ 783 | 761 ～ -785 | |||||
| H. | -25 | -135 | ± 10 | -125 ～ -145 | ± 12 | -123 ～ -147 | ||
| 100 | 773 | 763 ～ 783 | 761 ～ 785 | |||||
| 200 | 1837 | 1827–1847 | 1825–1849 | |||||
| KX | KPX | sol | -25 | -626 | ± 29 | -597 ～ -655 | ± 57 | -569 ～ -683 |
| 100 | 2856 | 2827 ～ 2885 | 2799 ～ 2913 | |||||
| H. | -25 | -626 | ± 29 | -597 ～ -655 | ± 57 | -569 ～ -683 | ||
| 100 | 2856 | 2827 ～ 2885 | 2799 ～ 2913 | |||||
| 200 | 5978 | 5949 ～ 6007 | 5892 × 6035 | |||||
| DAWNY | EPX | sol | -25 | -626 | ± 34 | -592 ～ -660 | ± 55 | -571 ～ -681 |
| 100 | 2814 | 2780 ～ 2848 | 2759 ～ 2869 | |||||
| H. | -25 | -626 | ± 34 | -592 ～ -660 | ± 55 | -571 ～ -681 | ||
| 100 | 2814 | 2780 ～ 2848 | 2759 ～ 2869 | |||||
| 200 | 5970 | 5936 × 6004 | 5915 ～ 6025 | |||||
| NX | NPX | sol | -25 | -368 | ± 29 | -339 ～ -397 | ± 56 | -312 ～ -424 |
| 100 | 1784 | 1755 ～ 1813 | 1728 ～ 1840 | |||||
| H. | -25 | -368 | ± 29 | -339 ～ -397 | ± 56 | -312 ～ -424 | ||
| 100 | 1784 | 1755 ～ 1813 | 1728 ～ 1840 | |||||
| 200 | 3943 | 3914 ～ 3972 | 3887 ～ 3999 | |||||
