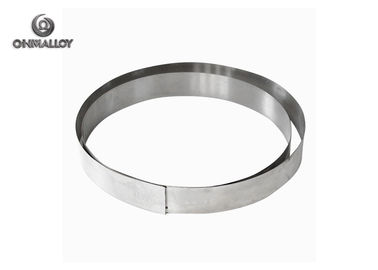

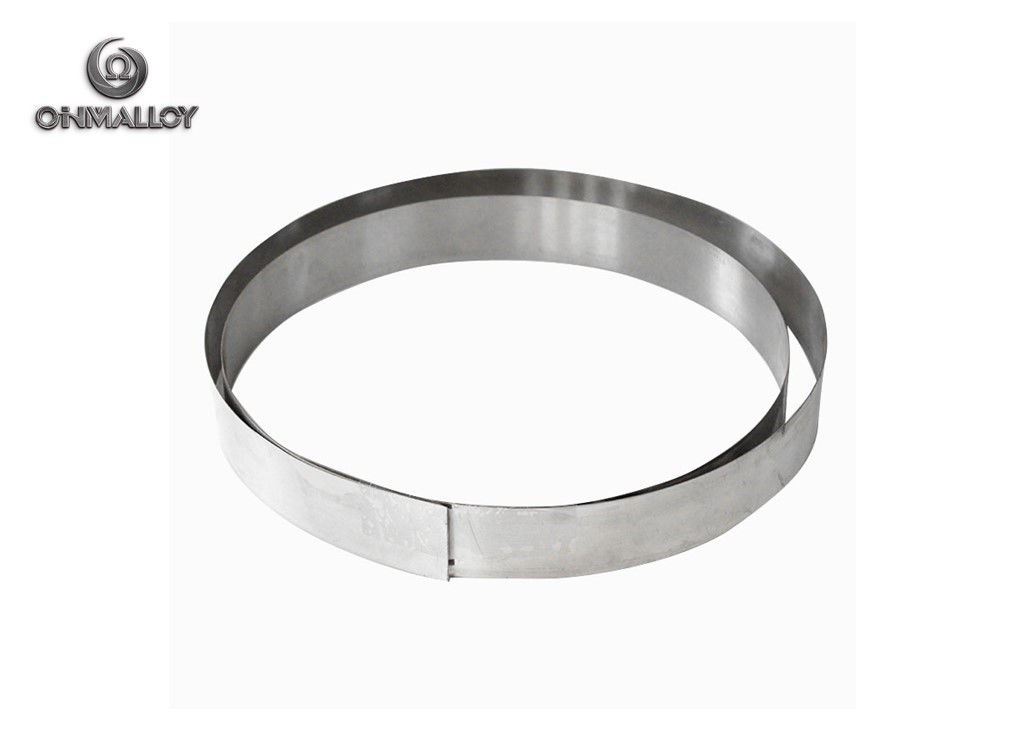

5J1480 135 Termostat Bimetalowy taśma niski współczynnik rozszerzenia
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Zastosowanie: | Płyta kotła | Szerokość: | 5mm~120mm |
|---|---|---|---|
| Standardowy: | GB, ASTM, JIS, AISI, BS | Materiał: | bimetaliczny |
| Gęstość: | 0,1 mm | Nazwa produktu: | Płyty bimetalowe |
| Kolor: | srebra | Słowo kluczowe: | bimetaliczny pasek |
| Podkreślić: | niski współczynnik rozszerzenia Bimetalowy pasek,135 Bimetalowy pasek,5J1480 Bimetalowe taśmy |
||
OhmAlloy-5J1480 (paska bimetalowa)
(Powszechna nazwa: 135)
Taśma bimetalowa jest używana do przekształcania zmiany temperatury w przemieszczenie mechaniczne. Taśma składa się z dwóch taśm różnych metali, które rozszerzają się w różnych tempie podczas podgrzewania,zazwyczaj stal i miedź, a w niektórych przypadkach stali i mosiądzu. Paski są połączone ze sobą przez całą swoją długość poprzez nietowanie, lutowanie lub spawanie.i w przeciwnym kierunku, jeśli schłodzi się poniżej temperatury początkowejMetal o wyższym współczynniku rozszerzenia termicznego znajduje się po zewnętrznej stronie krzywej, gdy taśma jest podgrzewana, a po wewnętrznej stronie, gdy jest chłodzona.
Przesunięcie stronne taśmy jest znacznie większe niż małe rozszerzenie wzdłużne w którymkolwiek z dwóch metali.W niektórych zastosowaniach taśma bimetalowa jest stosowana w formie płaskiejW innych przypadkach jest on owinięty w cewkę dla kompaktowości.
Diagram taśmy bimetalowej pokazujący, jak różnica rozszerzenia termicznego w obu metałach prowadzi do znacznie większego przemieszczenia bocznego taśmy.
Skład
| Klasa | 5J1480 |
| Warstwa wysokiej ekspansji | Ni22Cr3 |
| Warstwa niskiej ekspansji | Ni36 |
Skład chemiczny (%)
| Klasa | C | Tak. | Mn | P | S | Ni | Kr | Cu | Fe |
| Ni36 | ≤ 0.05 | ≤ 0.3 | ≤ 0.6 | ≤ 0.02 | ≤ 0.02 | 35~37 | - | - | Bal. |
| Klasa | C | Tak. | Mn | P | S | Ni | Kr | Cu | Fe |
| Ni22Cr3 | ≤ 0.35 | 0.15 ~ 0.3 | 0.3~0.6 | ≤ 0.02 | ≤ 0.02 | 21 ~ 23 | 2.0~4.0 | - | Bal. |
Typowe właściwości fizyczne
| Gęstość (g/cm3) | 8.2 |
| Odporność elektryczna w temperaturze 20°C ((Ωmm2/m) | 00,8±5% |
| Przewodność cieplna, λ/W/(m*°C) | 22 |
| Elastyczny moduł, E/ Gpa | 147~177 |
| Zgięcie K / 10-6°C-1(20~135°C) | 14.3 |
| Temperatura gięcia F/ ((20~130°C) 10-6°C-1 | 260,2%±5% |
| Dopuszczalna temperatura (°C) | -70 ~ 350 |
| Temperatura liniowa (°C) | -20 do 180 |
Stosowanie: Materiał stosowany jest głównie w urządzeniach sterowania automatycznego i przyrządach (np. termometry wydechowe, termostaty, regulatory napięcia, przekaźniki temperatury, automatyczne przełączniki zabezpieczające,mierniki przewodu, itp.) wykonują regulację temperatury, kompensację temperatury, limit prądu, wskaźnik temperatury i inne elementy wrażliwe na ciepło.
Cecha: Podstawową cechą termostatu Bimetallic jest deformacja gięcia wraz ze zmianami temperatury, co powoduje określony moment.
Termostat Współczynnik rozszerzania Bimetallic Strip różni się od dwóch lub więcej warstw metalu lub stopów wzdłuż całej powierzchni styku, mocno połączonych,Zmiany kształtu zależne od temperatury występują w termowrażliwych kompozytach funkcjonalnychW przypadku, gdy wyższy współczynnik rozszerzenia warstwy aktywnej jest warstwą zwaną warstwą pasywną, niski współczynnik rozszerzenia warstwy nazywany jest warstwą pasywną.
