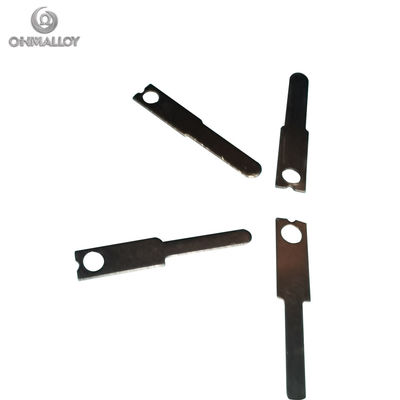

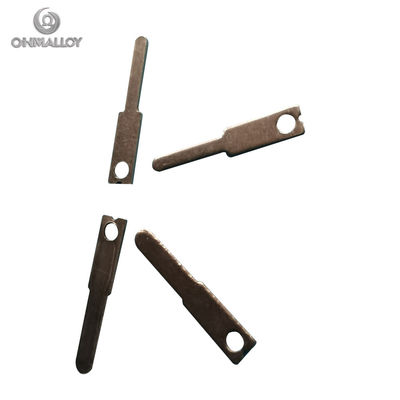

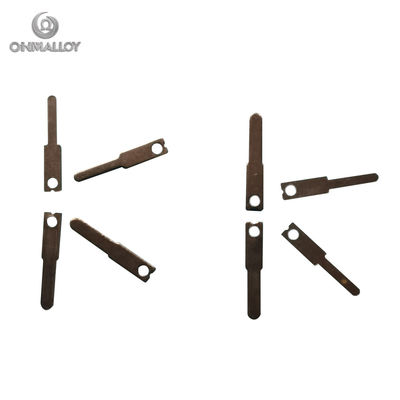

KP/KN Pin Type K Thermocouple Connector (Chromel-Alumel kontakty)

Stopy alumelu chromelowego typu KP KN typu k

1Skład materiału i właściwości

Oznaczenie stopów nogi Skład chemiczny Kluczowe właściwości

Pozytywny (KP)Ekwiwalent chromu Ni 89-91%, Cr 9-10%, Si/Mn ≤ 1% Niemagnetyczny, rezystywność 0,71 μΩ·m

Odpowiedź negatywna (KN)Alumel Ekwiwalent Ni 94-97%, Al 1,5-2,5%, Mn 1,5-2,5%, Si ≤ 1% Magnetyczny, rezystywność 0,23 μΩ·m

2Specyfikacje działania

Wartość parametru Standard/Uwaga

Zakres temperatur (klasy drutu)Krótkoterminowe:-200°C do 1300°CMaks. 1,260°C dla normy IEC 60584-1

Długoterminowe:0°C do 1,100°COptymalny zakres stabilności

Zakres temperatury (rozszerzenie) od 0°C do 200°COgraniczona dokładność powyżej 200°C

Wyjście EMF 41 μV/°Cw temperaturze 1000°C Vs. Platyna 67 odniesienia

Dokładność (klasa 1) ±1,5°Club± 0,4%(> 0°C) Największa z tych wartości

±2,5°C(-200°C do 0°C) Tolerancja kriogeniczna

Odporność na utlenianiePowyżej typu J/T/E w temperaturze poniżej 1000°C Cr2O3 powłoka ochronna

3. Kompatybilność środowiskowa i ograniczenia

Zalecane atmosfery:

• Utlenianie: powietrze, spalanie spalin (piece elektryczne)
• Gazy obojętneArgon, azot (pełna wydajność do 1100°C)

Zakazane warunki:

Scenariusz Mechanizm łagodzenia awarii

Gazy zawierające siarkę Siarczanie → łamliwe pęknięcie Unikać środowisk H2S/SO2

Alternujące cykle redoksowe Odchylenie kalibracyjne > 5°C Używanie typu N w zastosowaniach cyklicznych

Próżnia > 1 godzina (> 800°C) Parzenie chromu Maksymalna ekspozycja 60 minut

Atmosfera H2/CO Korrozja Zielona Gniwo (815-1040°C) Rury ochronne ceramiczne

4. Zalety konkurencyjne

• Efektywność kosztowa: 30~50% tańsze niż rodzaje metali szlachetnych (R/S/B)
• Twardota promieniowania: Preferowane w zastosowaniach jądrowych w porównaniu z typem J
• Życie: 5x dłuższy niż typ J w temperaturze 900°C (tlenkowanie Fe w J)

5Standardy tolerancji precyzyjnej

Kontext zastosowania formuły tolerancji klasowej

Klasa 1±1,5°Club±0,004×tęg (°C) Laboratoria kalibracyjne

Klasa 2±2,5°Club± 0,0075 × 0,0075 °C Kontrola procesów przemysłowych

W przypadku, gdy wymagania dotyczące wysokiej precyzji nie są spełnione, należy określić, w jakim stopniu jest to możliwe.

Dodatkowe uwagi techniczne

Najlepsze praktyki w zakresie połączeń:

• Wykorzystanie MgO izolowanych przewodów przedłużających z stopów niklu w celu stabilizacji pola elektromagnetycznego
• Unikaj miedzianych końcówek → korozji galwanicznej w wilgotnych warunkach

Zapobieganie starzeniu:

• Przedstarzanie w temperaturze 850°C przez 2 godziny zmniejsza dryfowanie w czujnikach precyzyjnych

Właściwości fizyczne:

NieruchomościWartość KP Wartość KN

Gęstość (g/cm3) 8,5 8.6

Wytrzymałość na rozciąganie ≥490 MPa ≥390 MPa

Wyciąganie ≥10% ≥15%

Termocouple są wykorzystywane w procesach do czuwania temperatury i są podłączone do pirometrów do wskazywania i sterowania.Termocouple i pirometr są elektrycznie prowadzone przez termopala przedłużeniowe kable / termopala kompensujące kablePrzewodniki wykorzystywane do tych przewodów termoparykowych muszą mieć podobne właściwości termoelektryczne (EMF) do właściwości termoparykowej wykorzystywanej do wykrywania temperatury.

Nasza fabryka produkuje głównie druty, taśmy i kable termoładowe, które są wykorzystywane do pomiaru temperatury.Nasze produkty termoparyczne są wykonane zgodnie z normami GB i IEC 584-3 (standardy międzynarodowe).

Paska termoparów może być używana do wytwarzania pęcherza pęcherza z łącznikiem termoparów, łopatki termoparów i kontaktów łącznika termoparów.

Zastosowanie
• Ogrzewanie ️ Palniki gazowe do pieców
• Chłodzenie ️ Zamrażarki
• Ochrona silnika ̇ Temperatury i temperatury powierzchni
• Kontrola wysokiej temperatury
