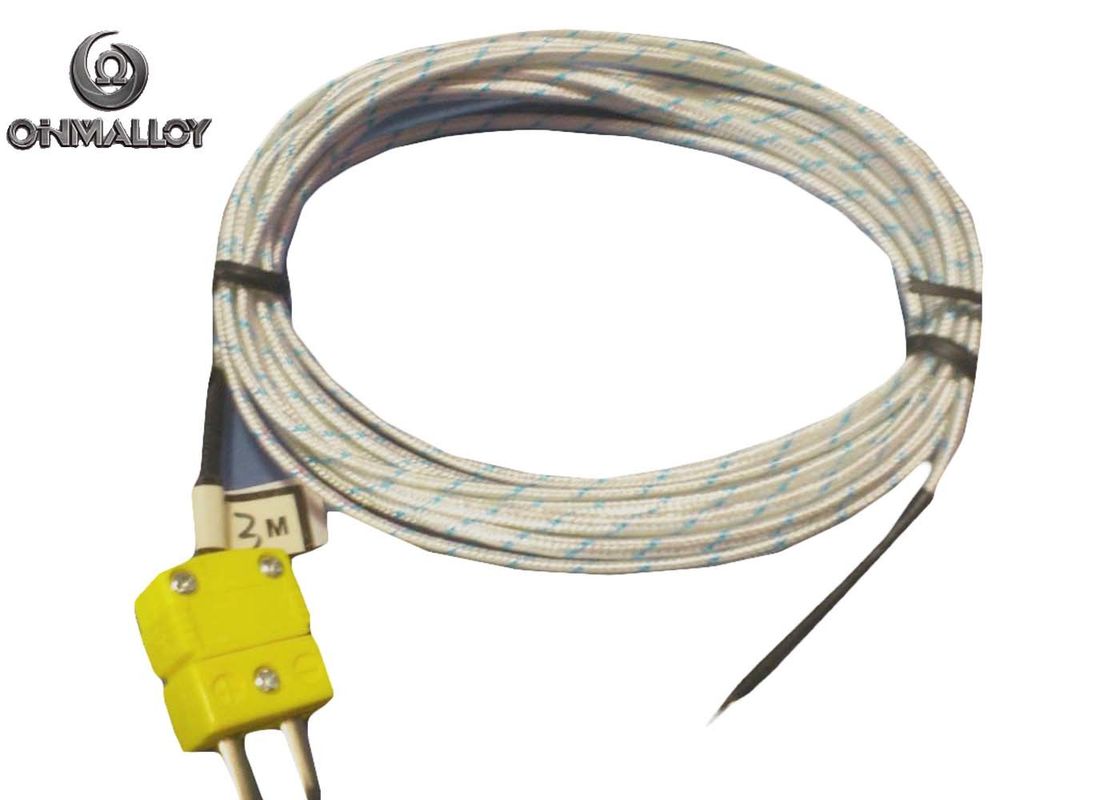

Termokopel izolowany minerałowo z przędzy ze stali nierdzewnej klasy przemysłowej 316L
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| nazwisko: | Izolowana mineralna termopara w wysokiej temperaturze z złączem wtyków przedłuża | Typ termopary: | Typ K/ J/ T/ N/ S/ B/ PT100 |
|---|---|---|---|
| Materiał osłony: | Stal nierdzewna/Inconel/GH3030/GH3039 | Przedłużacz: | Dostosowane zgodnie ze specyfikacją |
| Złącze: | Mini/Standardowy rozmiar | skrzynia łącznikowa: | Dostosowane zgodnie ze specyfikacją |
| Obsługa ogona: | Otwarty lub Zlutowany |
Termokopel izolowany minerałowo z przędzy ze stali nierdzewnej klasy przemysłowej 316L
W przypadku termoparów izolowanych minerałem (MI) podstawowymi elementami są element pomiarowy, izolacja, osłona ochronna.Termokopły MI dopasowane do elastycznego złącza w celu dodania możliwości gięcia i kabli kompensacyjnych w celu poprawy dokładności pomiaru.
Struktura termoparów w stylu pancerza
1W przypadku drutu pomiarowego istnieje kilka powszechnie stosowanych typów: typ K N E T J
2Materiał izolacyjny: MgO (≥96%), Al2O3 (≥99%)
3Materiał obudowy zewnętrznej:
- 304L i 316L SS: + 700°C
- 310 (25/20) SS: + 1100°C
- Inkonel 600: + 1150°C
- GH3030 i GH3039: 1200°C
4Standardy części izolowanych mineralnymi
|
Średnica drutu ((D) I tolerancja |
Gęstość osłony ((S) Mini wartość |
Średnica drutu ((C) Mini wartość |
Gęstość izolacji ((I) Mini wartość |
| 0.5±0.025 | 0.05 | 0.08 | 0.04 |
| 1.0±0.025 | 0.10 | 0.15 | 0.08 |
| 1.5±0.025 | 0.15 | 0.23 | 0.12 |
| 2.0±0.025 | 0.20 | 0.30 | 0.16 |
| 3.0±0.030 | 0.30 | 0.45 | 0.24 |
| 4.5±0.045 | 0.45 | 0.68 | 0.36 |
| 6.0±0.060 | 0.60 | 0.90 | 0.48 |
| 8.0±0.080 | 0.80 | 1.20 | 0.64 |
5łącznik: zazwyczaj ta część wykonana przez sprężynię w celu zwiększenia możliwości gięcia.
6. Przewód rozszerzający:wybierając typ kompensacji/rozszerzenia, powinien być zgodny z indeksem par termicznych
W rzeczywistym pomiarze temperatury zwykle występują długie odległości pomiarowe z urządzeniem pomiarowym,wytwarzany jest przewód kompensacyjny termopary, który kompenzuje różnicę temperatury spowodowaną zmianą temperatury pomiędzy urządzeniem pomiarowym a elementem łączącym termopary.
Kabel kompensacyjny ma następujące zalety: poprawę właściwości fizycznych i mechanicznych linii pomiarowej temperatury termoparów;Zwiększenie elastyczności linii pomiarowej i ułatwienie połączenia za pomocą rdzenia wieloprzewodowego lub drutu kompensacyjnego o małej średnicyŁatwo osłaniać zakłócenia zewnętrzne; zmniejszenie kosztów linii pomiarowych.
Wartość kable termopar
A:Przewód rozszerzający
Kompozycja drutu jest całkowicie taka sama jak w druku termopary, oznaczona literą X po numerze symbolu termopary, np. KXJXTX
B:Kabel klasy kompensacyjnej
Kompozycja drutu różni się od składu drutu termoaparatu, ale jego wartość siły elektromotywnej drutu (EMF) jest taka sama jak w druku termoaparatu tylko w temperaturze 0-100°C lub 0-200°C.Zaznaczono ją literą C po numerze symbolu termopary., np. KCJCTC
