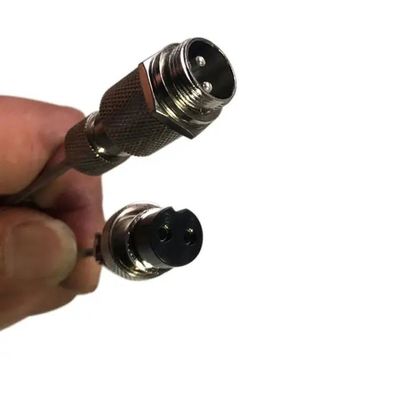

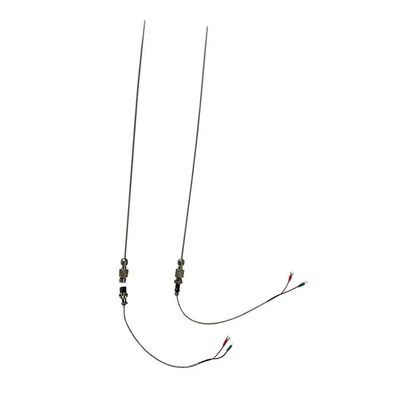

Termopara typu K z izolacją mineralną z 2-stykowym złączem, przedłużaczem w osłonie SS304, szybka reakcja

W przypadku termopar z izolacją mineralną (MI), podstawowymi elementami są element pomiarowy, izolacja i osłona ochronna. W większości sytuacji termopary MI są dopasowane do elastycznego złącza, aby zwiększyć możliwości zginania i kabli kompensacyjnych w celu poprawy dokładności pomiaru.

Struktura termopary w stylu pancerza

1. Do drutu pomiarowego istnieje kilka powszechnie stosowanych typów: Typ K N E T J

2. Materiał izolacyjny: MgO (≥96%), Al2O3 (≥99%)

3. Materiał osłony zewnętrznej:

- 304L & 316L SS: + 700°C

- 310 (25/20) SS: + 1100°C

- Inconel 600: + 1150°C

- GH3030 & GH3039: 1200°C

4. Standardy części z izolacją mineralną

5. Złącze: zwykle ta część wykonana jest ze sprężyny, aby zwiększyć możliwości zginania.

6. Przedłużacz: przy wyborze typu kompensacyjnego/przedłużającego, powinien być zgodny z indeksem termopary

W rzeczywistym pomiarze temperatury, zazwyczaj występuje duża odległość pomiarowa z urządzeniem pomiarowym, a przewód kompensacyjny termopary jest generowany w celu skompensowania różnicy temperatur spowodowanej zmianą temperatury między urządzeniem pomiarowym a elementem łączącym termoparę.

Kabel kompensacyjny ma następujące zalety: poprawa właściwości fizycznych i mechanicznych linii pomiaru temperatury termopary; poprawa elastyczności linii pomiarowej i ułatwienie połączenia poprzez użycie wielożyłowego rdzenia lub przewodu kompensacyjnego o małej średnicy; łatwość ekranowania zakłóceń zewnętrznych; zmniejszenie kosztów linii pomiarowych.

Klasa kabla termopary

A: Kabel klasy przedłużającej

Którego skład drutu jest całkowicie taki sam jak drut termopary, oznaczony literą „X” po numerze symbolu termopary, np. „KX” „JX” „TX”

B: Kabel klasy kompensacyjnej

Którego skład drutu różni się od drutu termopary, ale jego wartość siły elektromotorycznej (EMF) jest taka sama jak drutu termopary tylko w zakresie 0-100℃ lub 0-200℃. Oznaczony literą „C” po numerze symbolu termopary, np. „KC” „JC” „TC”
