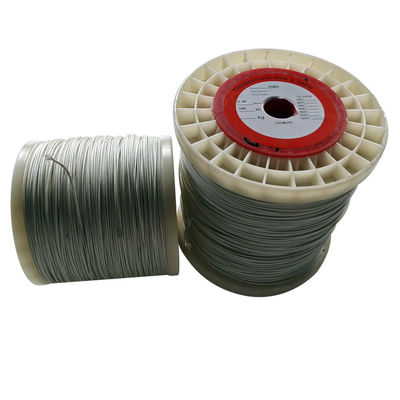

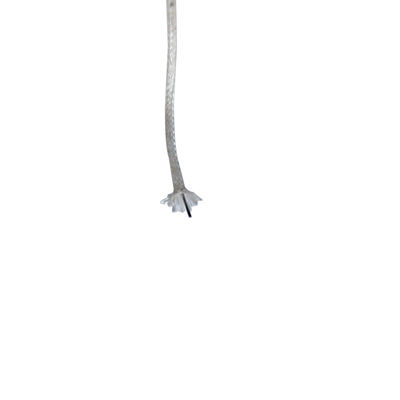

Kabel klasy K wysokotemperaturowy | 2*0,6mm skrętka | ANSI MC96.1 | -270°C do 1372°C
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Dyrygent: | +Chromel, -Alumel | średnica przewodu: | 20AWG, 16AWG |
|---|---|---|---|
| Materiał izolacyjny: | Szklista krzemionka | Materiał kurtki: | Szklista krzemionka |
| Kolor: | Biały | Pakiet: | 1000 stóp/rolka |
| Standard: | ANSI96.1 lub IEC 584-2 | ||
| Podkreślić: | Kabel termopar klasy K,Kable z tworzoną parą o wysokiej temperaturze,Przewód termoaparatu ANSI MC96.1 |
||
Kabel wysokotemperaturowy klasy K | 2*0,6 mm skręcona para | ANSI MC96.1 | -270°C do 1372°C
Specyfikacje:
1. Styl: Przewód kompensacyjny
2. Przewód termopary J
Klasyfikacja przewodów termopary J
1. Poziom termopary (poziom wysokiej temperatury). Ten typ przewodu termopary jest przeznaczony głównie do termopar typu K, J, E, T, N i L oraz innych przyrządów do wykrywania wysokich temperatur, czujników temperatury itp.
2. Poziom przewodu kompensacyjnego (poziom niskiej temperatury). Ten typ przewodu termopary jest przeznaczony głównie do kabli kompensacyjnych i przewodów przedłużających różnych termopar typu S, R, B, K, E, J, T, N i L, kabli grzewczych, kabli sterowniczych i tak dalej.
Rodzaj i indeks termopary
| Rodzaj i indeks termopary | ||
| Rodzaj | Typ | Zakres pomiaru (°C) |
| NiCr-NiSi | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-NiSi | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Wymiary i tolerancja izolowanego drutu termopary z włókna szklanego
Wymiary / Tolerancja mm): 4,0+/-0,25
Kod kolorów i początkowe tolerancje kalibracji dla drutu termopary:
| Typ termopary | Kod kolorów ANSI | Początkowe tolerancje kalibracji | ||||
| Stopy przewodów | Kalibracja | +/- Przewodnik |
Osłona | Zakres temperatur | Standard Limity |
Specjalne Limity |
| Żelazo(+) vs. Konstantan(-) |
J | Biały/Czerwony | Brązowy | 0°C do +285°C 285°C do +750°C |
±2,2°C ± .75% |
±1,1°C ± .4% |
| CHROMEL(+) vs. ALUMEL(-) |
K | Żółty/Czerwony | Brązowy | -200°C do -110°C -110°C do 0°C 0°C do +285°C 285°C do +1250°C |
± 2% ±2,2°C ±2,2°C ± .75% |
±1,1°C ± .4% |
| Miedź(+) vs. Konstantan(-) |
T | Niebieski/Czerwony | Brązowy | -200°C do -65°C -65°C do +130°C 130°C do +350°C |
± 1,5% ±1°C ± .75% |
± .8% ± .5°C ± .4% |
| CHROMEL(+) vs. Konstantan(-) |
E | Fioletowy/Czerwony | Brązowy | -200°C do -170°C -170°C do +250°C 250°C do +340°C 340°C+900°C |
± 1% ±1,7°C ±1,7°C ± .5% |
±1°C ±1°C ± .4% ± .4% |
Kod kolorów i początkowa tolerancja kalibracji dla przewodu przedłużającego:
| Typ przedłużenia | Kod kolorów ANSI | Początkowe tolerancje kalibracji | ||||
| Stopy przewodów | Kalibracja | +/- Przewodnik |
Osłona | Zakres temperatur | Standard Limity |
Specjalne Limity |
| Żelazo (+) vs. Konstantan(-) | JX | Biały/Czerwony | Czarny | 0°C do +200°C | ±2,2°C | ±1,1°C |
| CHROMEL (+) vs. ALUMEL (-) | KX | Żółty/Czerwony | Żółty | 0°C do +200°C | ±2,2°C | ±1,1°C |
| Miedź(+) vs. Konstantan(-) | TX | Niebieski/Czerwony | Niebieski | -60°C do +100°C | ±1,1°C | ± .5°C |
| CHROMEL(+) vs. Konstantan(-) | EX | Fioletowy/Czerwony | Fioletowy | 0°C do +200°C | ±1,7°C | ±1,1°C |
Właściwości fizyczne PVC-PVC:
| Charakterystyka | Izolacja | Osłona |
| Odporność na ścieranie | Dobra | Dobra |
| Odporność na przecięcie | Dobra | Dobra |
| Odporność na wilgoć | Doskonała | Doskonała |
| Odporność na lutowanie | Słaba | Słaba |
| Temperatura pracy | 105ºC ciągła 150ºC pojedyncza |
105ºC ciągła 150ºC pojedyncza |
| Test płomienia | Samogasnący | Samogasnący |
