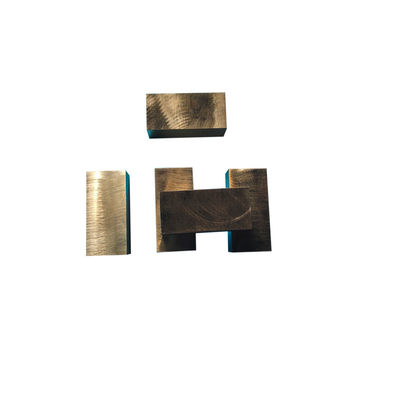

Beryllium Copper C17200 Płaskie pręty o wysokiej wytrzymałości na rozciąganie, odporności na korozję i zdolności do twardzenia wraz z wiekiem

Beryllium Copper C17200 Płaskie pręty Wysoka wytrzymałość na rozciąganie

Powszechna nazwa:C17200, stop 25, CuBe2, QBe2.0, DIN 2.1247
CuBe2--C17200 Beryllium Copper jest najczęściej stosowanym stopem Beryllium Copper i wyróżnia się najwyższą wytrzymałością i twardością w porównaniu z komercyjnymi stopami miedzi.Stop C17200 zawiera. 2% berylu i osiąga maksymalną wytrzymałość na rozciąganie może przekroczyć 200 ksi, podczas gdy twardość zbliża się Rockwell C45.przewodność elektryczna wynosi co najmniej 22% IACS w stanie pełnego starzenia.C17200 wykazuje również wyjątkową odporność na rozluźnianie naprężenia w podwyższonych temperaturach.

Typowe zastosowanie dla stopów miedzi beryliowej C17200:
Przemysł elektryczny:Elektryczne przełączniki i łopaty rely, spinacze bezpieczników, części przełączników, części rely, złącza, złącza sprężynowe, mostki kontaktowe, pralki Belleville, instrumenty nawigacyjne, spinacze
Złącza:Pozostałe maszyny, z wyłączeniem tych objętych pozycją 8403
W przemyśle:Pompy, sprężyny, elektrochemiczne, wały, narzędzia bezpieczeństwa, elastyczne węże metalowe, obudowy do instrumentów, łożyska, obudowy, siedzenia zaworów, łodygi zaworów, przewody, sprężyny, sprzęt spawalniczy,Części walcowni, wałówki, części pomp, zawory, rurki Bourdon, płyty zużycia na maszynach ciężkich, węzły, części górnicze

Specyfikacja międzynarodowa:
Pręty/pręty/rury: ASTM B196,251,463; SAE J461,463; AMS 4533,4534,4535; AMS4650,4651;
Klasa 4 RWMA
Płyty: ASTM B194, AMS4530,4532; SAE J461,463
Arkusze: ASTM B194
Druty: ASTM B197, AMS4725, SAE J461,463
Płyty: ASTM B194, SAE J461,463; AMS4530,4533,4534,AMS4650,4651; klasa RWMA 4.
Normy europejskie: CuBe2, DIN 2.1247, CW101C do EN

Uwaga:
ASTM: Amerykańskie Towarzystwo Badań i Materiałów
SAE: Towarzystwo Inżynierów Motoryzacyjnych
AMS: Specyfikacja materiałów lotniczych (opublikowana przez SAE)
RWMA: Stowarzyszenie Producentów Spawarek Opornych
Uwaga: O ile nie określono inaczej, materiał będzie produkowany zgodnie z ASTM.

Właściwości

Najlepsze połączenie właściwości stopów na bazie miedzi

Stopy miedzi i berylu mają szerokie połączenie właściwości mechanicznych i elektrycznych, co jest wyjątkowe dla stopów miedzi.

Jest to najwyższy stopień przewodności wśród wszystkich materiałów ze stopu miedzi i łączy się z wysoką przewodnością elektryczną, która przewyższa przewodność brązu.

Wysoka wytrzymałość i elastyczny moduł

Stopy miedzi beryliowej mogą osiągać bardzo wysokie właściwości mechaniczne po obróbce cieplnej, do 1500 Mpa wytrzymałości na rozciąganie i twardości nawet 450 Vickers.

Wytrzymałość tych stopów pozwala na zaprojektowanie mniejszych, lżejszych elementów, które mogą wytrzymać wysokie naprężenia gięcia, gdy są używane jako materiał sprężynowy.

Możliwość gięcia

Beryliowa miedź może być formowana w skomplikowane kształty w procesie grzania lub obróbki na zimno.

Najwyższe właściwości mechaniczne można osiągnąć przy odpowiedniej obróbce cieplnej po formowaniu.

Wysoka wytrzymałość podczas zmęczenia

Berylliowa miedź wykazuje doskonałą odporność na zmęczenie w przypadku odwrotnego gięcia (do 300 MPa), co kwalifikuje ją do stosowania wzastosowań, w których inne stopy nie zapewniają tego samego poziomu niezawodności.

Wysoka przewodność elektryczna

Miedź beriliowa wykazuje wysoką przewodność elektryczną w zakresie od 22 do 70% IACS w zależności od stopów i temperamentu.

Obróbka cieplna

Podczas gdy wszystkie stopy miedzi są twardniejące przez obróbkę na zimno,Beryliowa miedź jest wyjątkowa w tym, że jest twardnia przez prostą obróbkę termiczną w niskich temperaturachDwa podstawowe etapy: pierwszy zwany jest wyżarzeniem roztworem, a drugi - osuszeniem lub twardnieniem wraz z wiekiem.

Odgrzewanie roztworu

W przypadku typowego stopu CuBe1,9 (1,8 - 2%) stopu podgrzewa się w temperaturze od 720 do 860 °C. W tym momencie zawarty beryllium jest zasadniczo rozpuszczony w matrycy miedzi (faza alfa).Dzięki szybkiemu rozgrzaniu do temperatury pokojowej zachowana jest struktura tego stałego roztworuMateriał na tym etapie jest bardzo miękki i elastyczny i może być łatwo obrobiony na zimno poprzez ciągnięcie, formowanie lub walcowanie na zimno.Operacja grzania roztworu jest częścią procesu w młynie i nie jest zazwyczaj stosowana przez klientaTemperatura, czas utrzymania temperatury, szybkość tłumienia, wielkość ziarna i twardość są bardzo istotnymi parametrami i są ściśle kontrolowane przez stopę ohmalloy.

Stwardnienie wraz z wiekiem

W związku z tym reakcja ta odbywa się zazwyczaj w temperaturze od 260°C do 540°C w zależności od stopów i pożądanych właściwości.Cykl ten powoduje, że rozpuszczony berilium zrzuca się w postaci fazy bogatej w berilium (gamma) w matrycy i na granicach ziarnaTo właśnie tworzenie się tego osadu powoduje duży wzrost wytrzymałości materiału.Należy uznać, że beryliowa miedź nie ma właściwości starzenia się w temperaturze pokojowej.

Zastosowanie

Nasze stopy łączą szereg właściwości szczególnie odpowiednich do spełnienia wymagań wielu zastosowań w branży motoryzacyjnej, elektronicznej, lotniczej, ropy naftowej i gazu, zegarków,przemysł elektrochemiczny, itp Beryllium Copper jest szeroko stosowany w tych dziedzinach jako sprężyny kontaktowe w różnych zastosowaniach, takich jak złącza, przełączniki, przekaźniki itp.
